Mijn kastje doet het niet meer, wat nu?

Als je een V2 of versie 2020 kastje hebt kan je de volgende stappen doorlopen.

Optie 1: Het kastje resetten

  1. Haal het printplaatje voorzichtig uit de buis van de behuizing, door hem een klein stukje omhoog te duwen, een kwartslag te draaien en voorzichtig uit de buis te halen. Soms zitten kabeltjes van het zonnepaneel wat vast achter het PCB haakje, dus probeer vooral met wat heen en weer wrikken en beleid het printplaatje er uit te halen. Als je er hard aan trekt heb je kans dat 1 van de kabeltjes losbreekt.

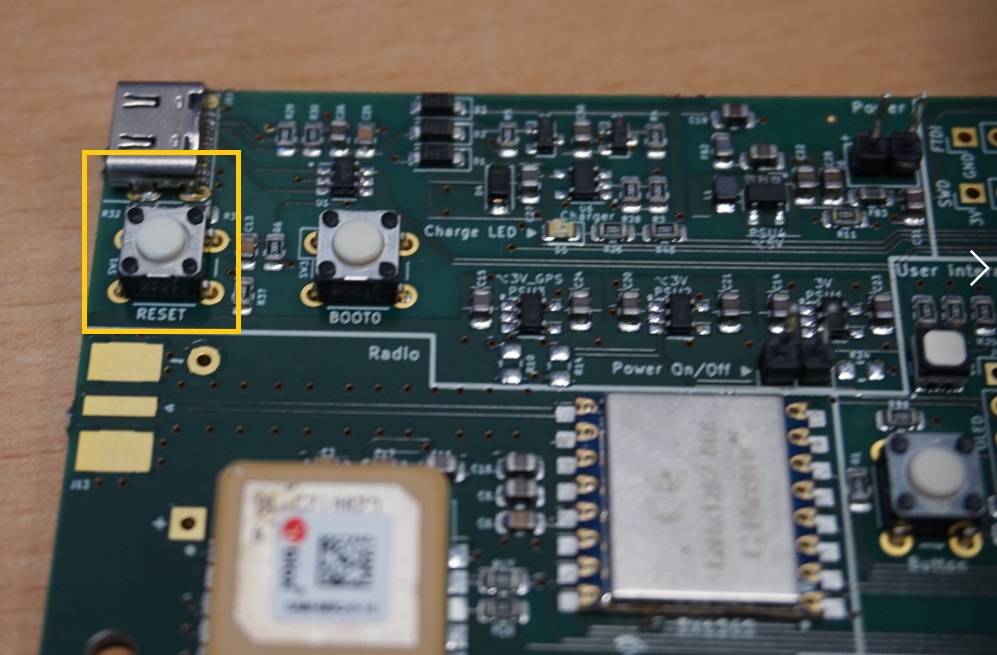

  2. Aan de bovenkant van het printplaatje, naast de antenne, zitten twee knoppen. Druk de bovenste in. Als het goed is gaat er nu een lampje op de printplaat branden. Eerst rood, dan geel en dan wit.


Optie 2: Harde reset

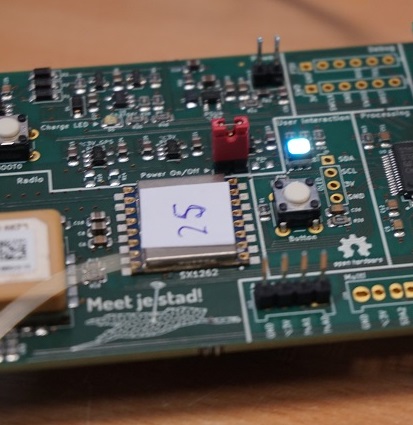

  1. Als een eenvoudige reset niet helpt en het kastje niet online komt. Kan in sommige gevallen een harde reset wel het probleem oplossen. Dit doe je door de rode jumper die in het midden van de printplaats zit, even van de pinnen af te halen, een paar seconden te wachten en deze weer terug te zetten.


Optie 3: Het zonnepaneel repareren

Als het kastje het niet meer doet kan het zijn dat het zonnepaneel geen stroom meer levert. Dit kunnen we op de website zien, de spanning die het zonnepaneel levert wordt namelijk gemeten en doorgestuurd naar Meet Je Stad.

  1. Op de grafieken pagina staat een lijst met kastjes die een zonnepaneel hebben onder de naam 'Batterij laden met zonnepaneel'. Als het nummer van jouw kastje in deze lijst staat, kan je er op klikken en dan krijg je een aantal grafieken te zien. De lijnen in deze grafieken zijn:
    - oranje = spanning van het zonnepaneel in Volt
    - blauw = spanning van de batterijen in Volt
    - groen = voedingsspanning in Volt
    - vage rode lijn zonder stipjes = zonne-instraling gemeten door het KNMI (de Bilt)
    Als het zonnepaneel werkt, zie je dat de spanning van het zonnepaneel de zonne-instraling volgt.
  2. Als het nummer van jouw meetkastje niet in deze lijst staat, kopieer dan de link hieronder en vervang het dikgedrukte getal aan het einde voor het nummer van jouw meetkastje.
    https://meetjestad.net/data/sensors_recent.php?sensors=2059
    Je krijgt dan een tabel te zien, met in de eerste kolom de datum en tijd dat er een meting is binnengekomen. In de kolom voltage staat
    - de spanning van de batterijen in Volt (eerste hoge getal)
    - de voedingsspanning in Volt (tweede, lagere getal)
    De spanning van het zonnepaneel zit verstopt in de kolom 'Extra'. Het is het allerlaatste getal in de rij en kan variëren van 0 tot 6000 milli Volt (mV).
    Als het zonnepaneel het doet zal hij 's nachts 0 zijn en overdag ergens tussen de 1000-6000 mV geven.
  3. Als je in stap 1 of 2 constateert dat het zonnepaneel het niet (meer) doet, haal dan het printplaatje voorzichtig uit de buis van de behuizing, door hem een klein stukje omhoog te duwen, een kwartslag te draaien en voorzichtig uit de buis te halen. Soms zitten kabeltjes van het zonnepaneel wat vast achter het PCB haakje, dus probeer vooral met wat heen en weer wrikken en beleid het printplaatje er uit te halen. Als je er hard aan trekt heb je kans dat 1 van de kabeltjes losbreekt. Check nu de connector van het zonnepaneel of er verbindingen gebroken zijn. Zo ja zullen deze opnieuw gesoldeerd moeten worden
  4. Als er geen probleem is met de connector aan het printplaatje, kan het zijn dat het draadje aan de kant van het zonnepaneel los is gegaan. Haal dan het zonnepaneel uit de zonnepaneel houder door hem er draaiend uit te schuiven. Draai het zonnepaneel om en kijk of de draden nog goed vastgesoldeerd zijn aan + en -.
